Soal

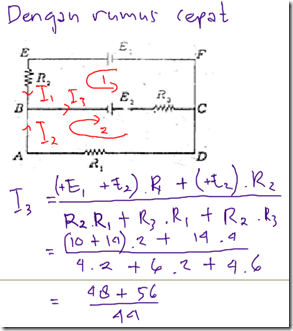

Tiga buah resistor masing-masing dengan R1 = 2W, R2 = 4W, dan R3 = 6W serta dua buah sumber tegangan masing-masing E1 = 10V, dan E2 = 14V tersusun seperti gambar. Apabila tahanan dalam diabaikan, maka beda potensial antara titik B dan C adalah ….
clip_image002
a. 0,18 V
b. 0,41 V
c. 0,98 V
d. 1,34 V
e. 1,64 V

Jawaban :



Soal

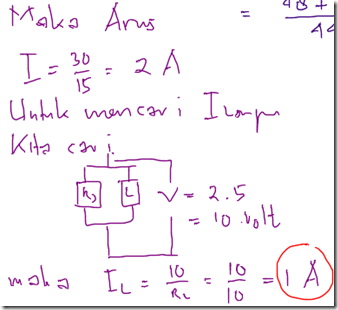

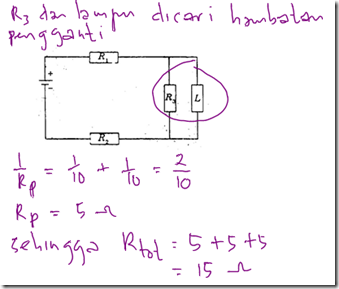

Jika R1 = R2 = 5W, R3 = 10W dan potensial baterai 30 V, maka arus pada lampu L ( hambatan lampu 10 ohm ) adalah ….
clip_image002
a. 0,5 A
b. 1 A
c. 1,5 A
d. 2,0 A
e. 2,5 A

Jawaban


Soal

Sebuah keluarga menyewa listrik PLN sebesar 500 W dengan tegangan 110 V. Jika untuk penerangan keluarga itu menggunakan lampu 100 W, 220 V, maka jumlah lampu maksimum yang dapat dipasang …
A. 5 buah
B. 10 buah
C. 15 buah
D. 20 buah
E. 25 buah


Jawaban
